«Аппараты с перемешивающим устройством»

Вертикальные аппараты с перемешивающими устройствами предназначены для проведения различных технологических процессов в жидких однофазных и многофазных средах динамической вязкостью не более 5 Па-с, плотностью до 2000 кг/м3.

Рабочая среда в корпусе аппарата - нейтральная, агрессивная, пожароопасная, взрывоопасная или токсичная жидкость, эмульсия, газожидкостная смесь или суспензия массовой концентрацией твердой фазы не более 30%.

В рубашке и змеевике - водопроводная или оборотная вода, рассол, конденсат, насыщенный водяной пар или высокотемпературный органический теплоноситель температурой от -30 до +250 °С.

При температуре окружающего воздуха ниже О °С необходимо предусмотреть мероприятия, исключающие возможность замерзания охлаждающей и подпилочной жидкости в уплотнении вала.

При температуре окружающего воздуха ниже -30 С, но не ниже -40 °С необходимо предусмотреть мероприятия, исключающие возможность охлаждения стенки корпуса, находящегося под избыточным давлением или вакуумом, до температуры ниже -30 °С.

Допускается установка аппаратов в районах с сейсмичностью не более 6 баллов по шкале Рихтера при условии закрепления аппарата на фундаменте.

Рабочее избыточное давление в гладких приварных рубашках- не более 0,4 МПа;

В рубашке из полутруб и наружном змеевике на днище - не более 1,6 МПа.

Уплотнительная поверхность фланцев аппаратов, укомплектованных сальниковыми уплотнениями - гладкая; аппаратов укомплектованных торцовыми уплотнениями - шип-паз.

Сальниковые уплотнения применяют в аппаратах предназначенные для нетоксичных, и невзрывоопасных сред, работающих при атмосферном давлении, избыточном давлении до 0,6 МПа или под вакуумом с остаточным давлением не ниже 300 мм рт. ст.

Допускается применение сальниковых уплотнений для токсичных сред при условии, если концентрация токсичных веществ в насыщенных парах над поверхностью жидкости внутри аппарата при рабочих условиях не превышает предельно допустимую концентрацию (п.д.к.) для рабочей зоны по действующим санитарным нормам.

Торцовые уплотнения применяют в аппаратах предназначенных для токсичных, пожароопасных и взрывоопасных сред, независимо от давления в аппарате, а также в аппаратах, работающих под вакуумом с остаточным давлением менее 300 мм рт. ст, независимо от свойств рабочей среды.

Аппараты комплектуют турбинными открытыми и рамными мешалками

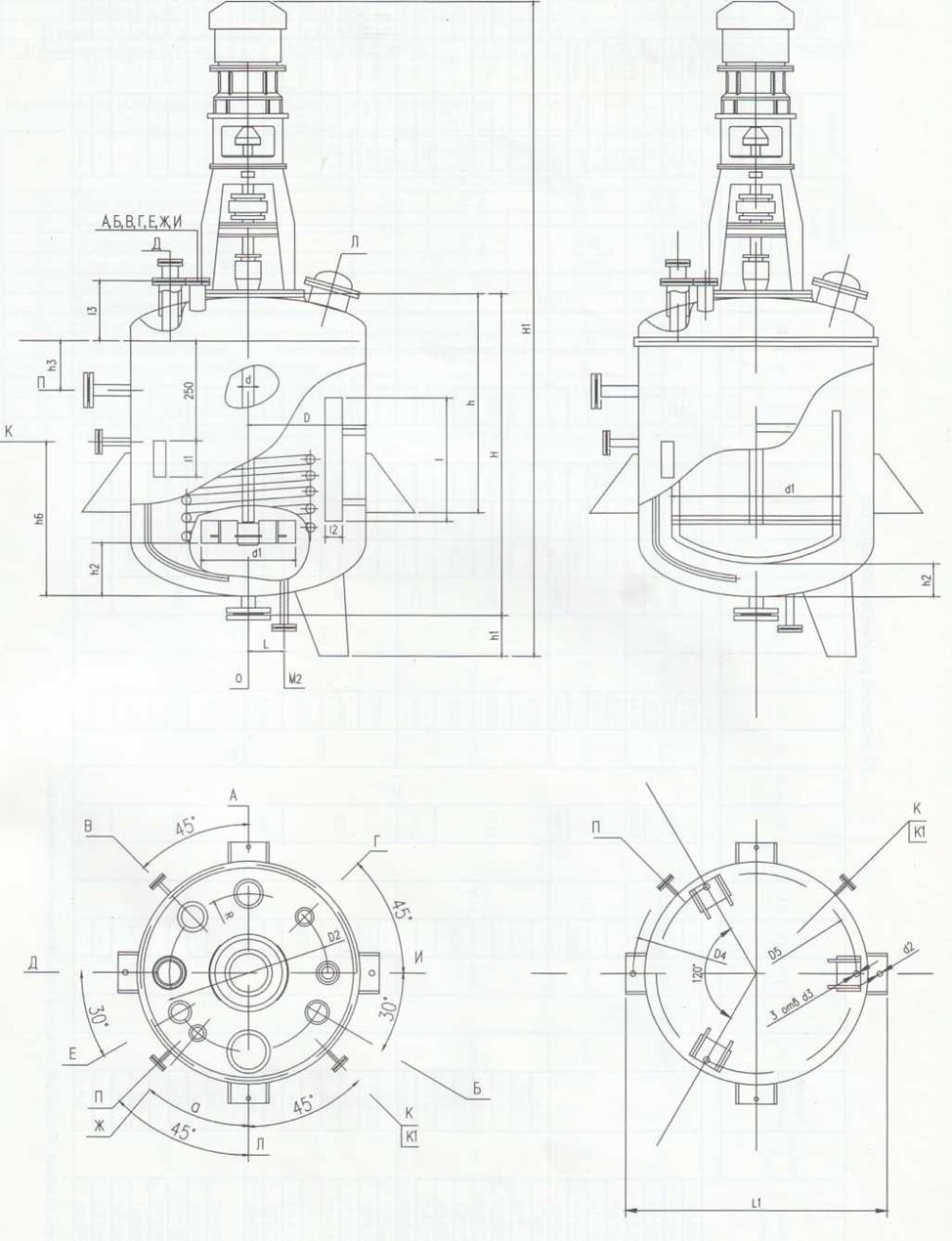

Аппарат с эллиптическим днищем и съемной эллиптической крышкой, типа 0003(0023)(0033)(0010)-хх

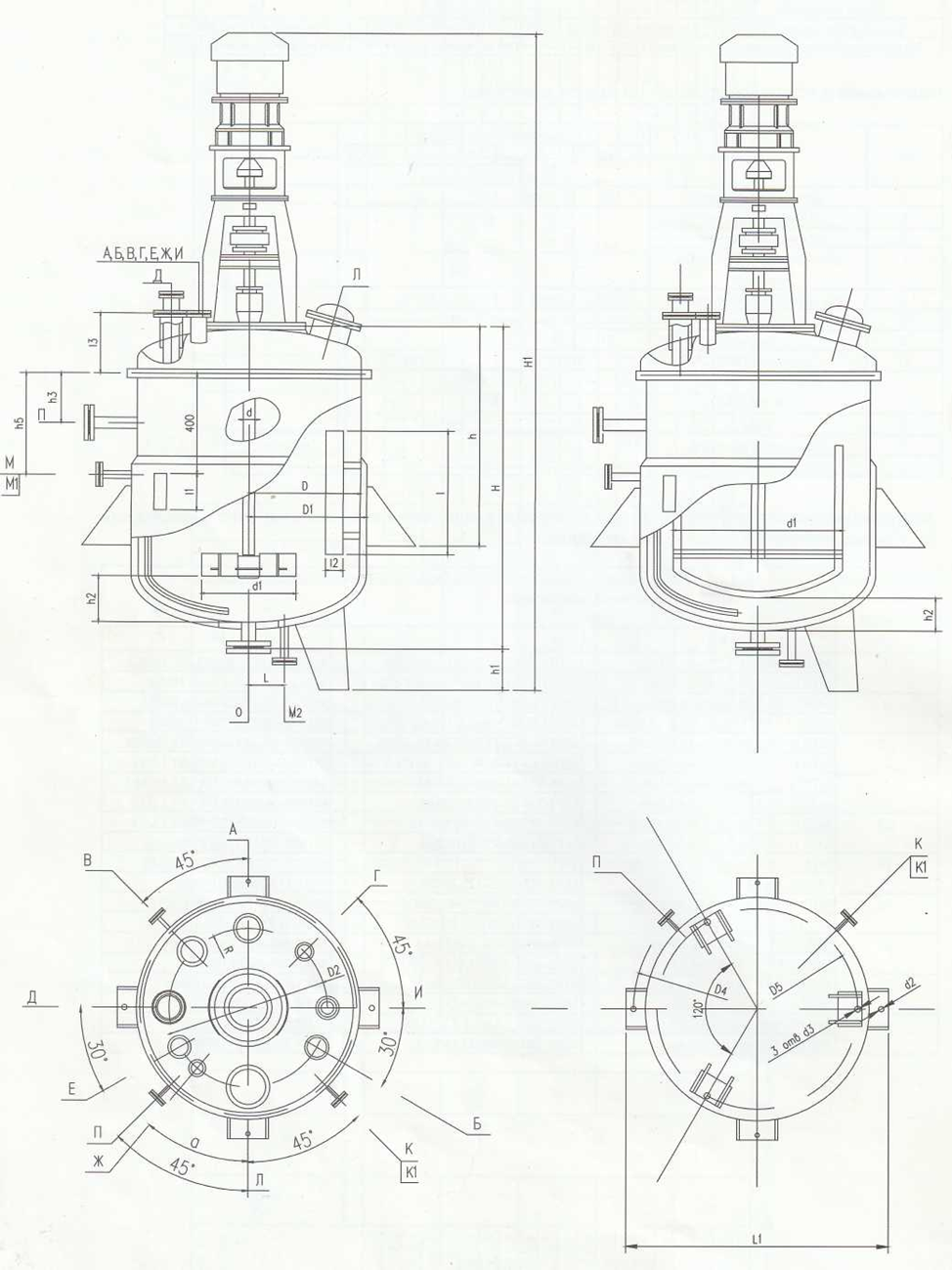

Аппарат с эллиптическим днищем и съемной эллиптической крышкой с гладкой приварной рубашкой, типа 0103(0123)(0110)-хх

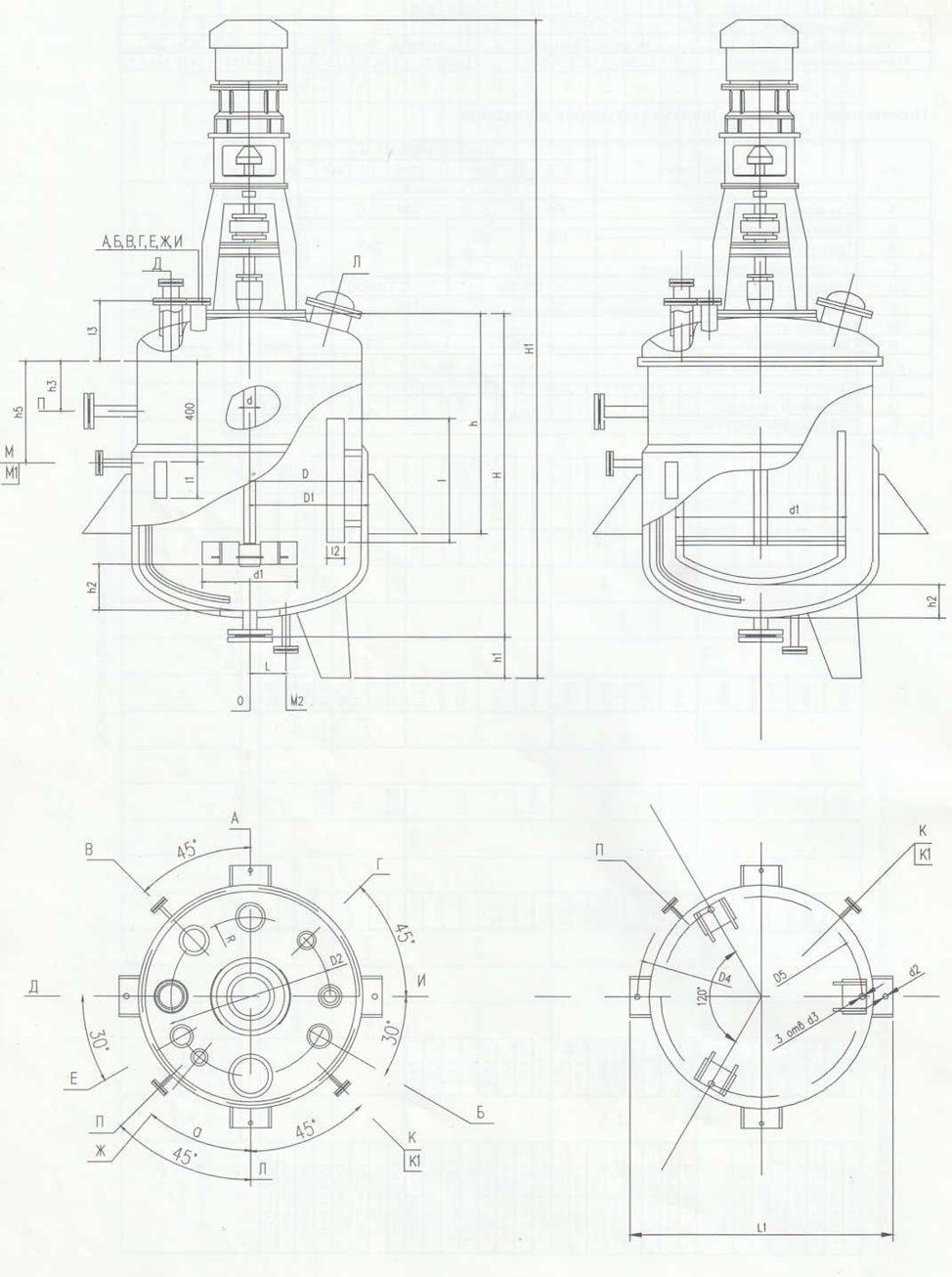

Аппарат с эллиптическим днищем и съемной эллиптической крышкой с гладкой приварной рубашкой, типа 0103(0123)(0110)-хх

Аппараты цельносварные с эллиптическим днищем и крышкой, типа 1003(1023)(1033)(1010)-хх

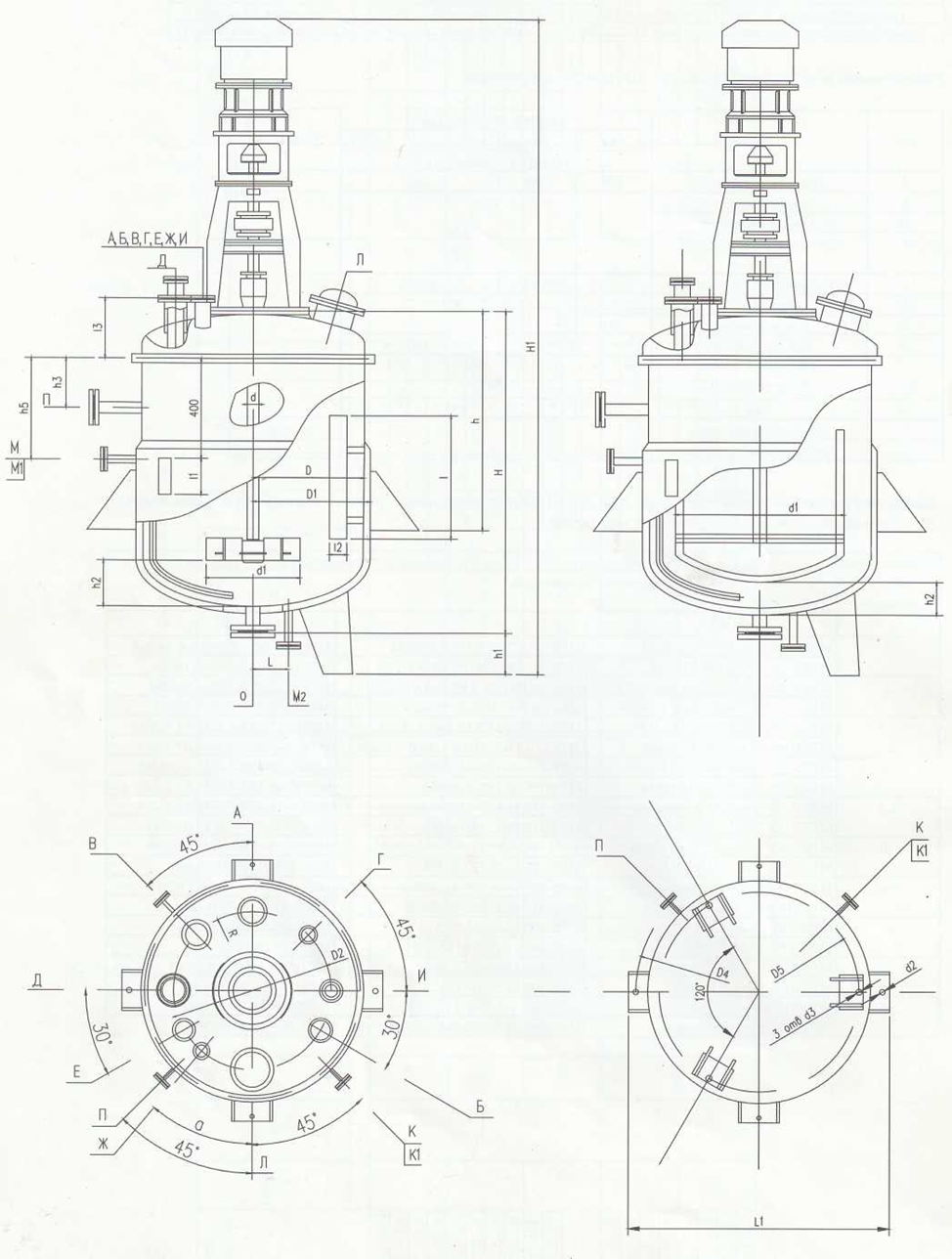

Аппараты цельносварные с эллиптическим днищем и крышкой и гладкой приварной рубашкой, типа 1103(1123)(1110)-хх

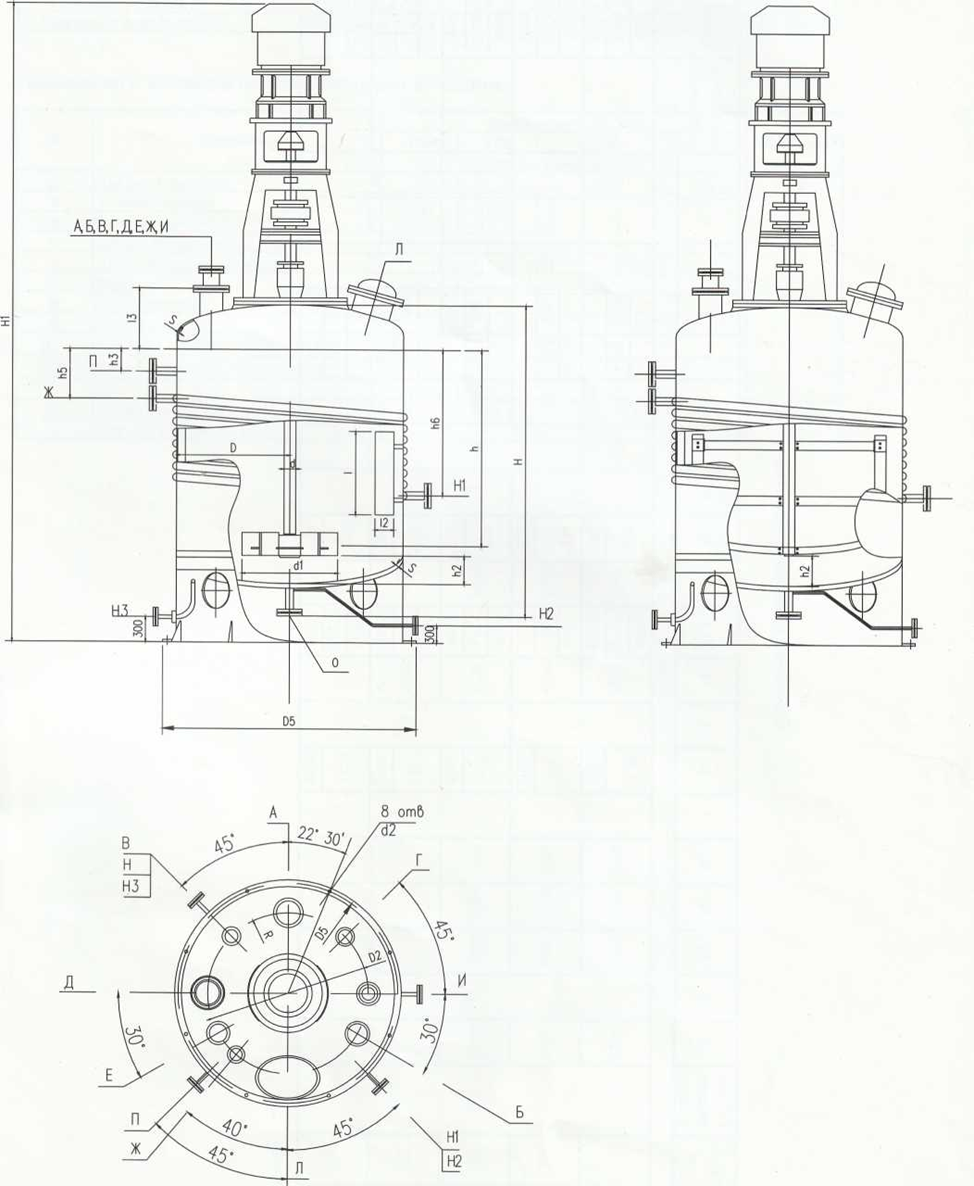

Аппараты цельносварные с эллиптическим днищем и крышкой с рубашкой из полутруб, типа 1203(1223)(1210)-хх

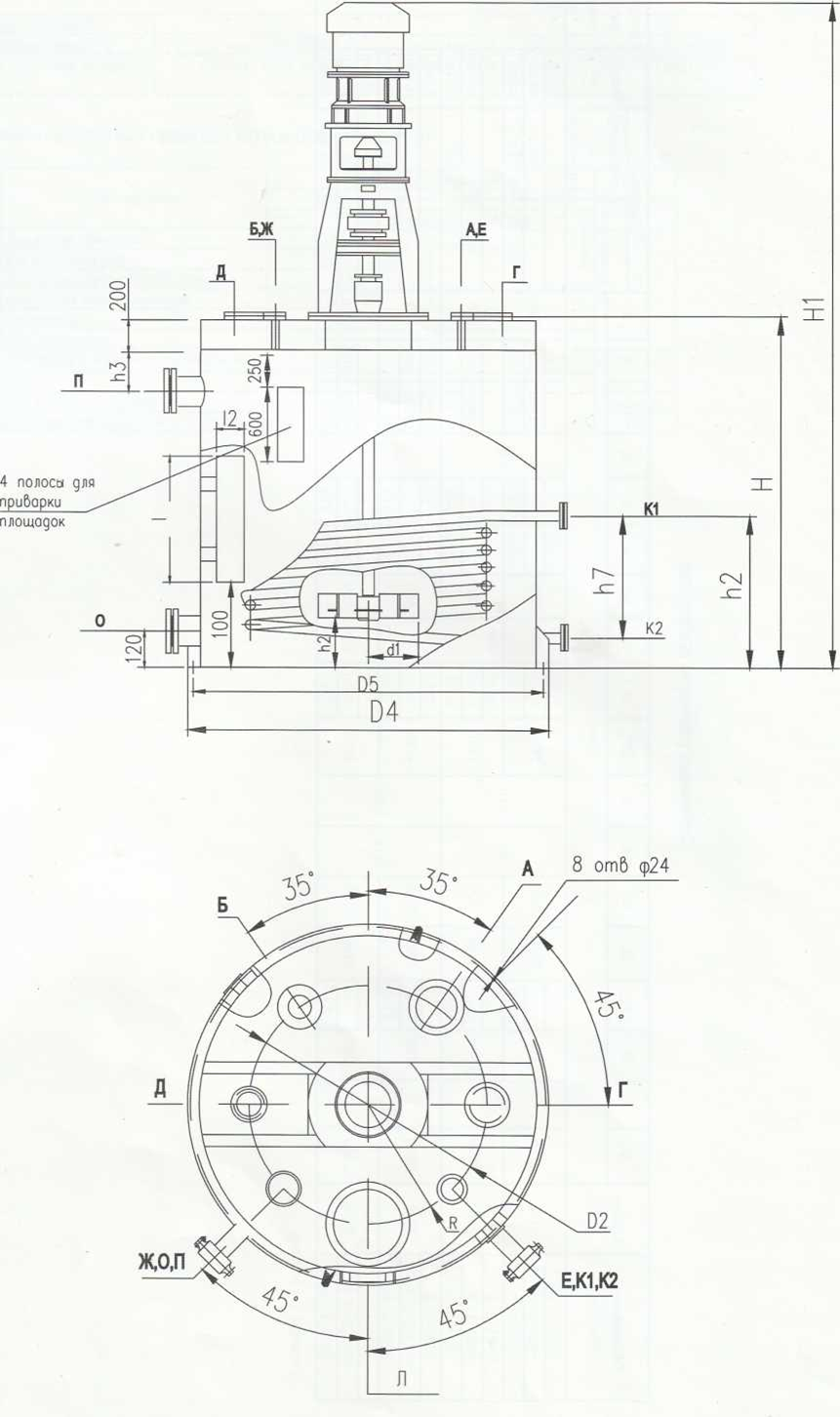

Аппараты с плоским днищем и съемной плоской крышкой, типа 8003(8023)(8033)-хх

Аппараты с плоским днищем и крышкой, типа 9003(9023)(9033)-хх
